Создание войскового ЗРК 2К12 «Куб» велось по постановлению Совета Министров СССР от 18 августа 1958 г. Головным разработчиком комплекса определили ОКБ-15 ГШ (впоследствии — Научно-исследовательский институт приборостроения Минрадиопрома). Шасси ГМ-568 и ГМ-578 боевых машин комплекса проектировались в КБ Мытищинского машиностроительного завода с того же года. Но еще годом раньше началась разработка шасси ГМ-575 ЗСУ-23-4 «Шилка» комплекса 2А6. Поскольку боевые массы и назначение машин двух комплексов были достаточно близки, в конструкции их шасси (в целях унификации) на ранней стадии проектирования заложили общие компоновку и основные узлы и агрегаты моторных систем, трансмиссии, ходовой части и пр. (общность достигала 50%).
Комплекс 2К12 «Куб» являлся составной частью системы ПВО Сухопутных войск и предназначался для защиты от самолетов, вертолетов, крылатых ракет противника, летящих на средних и малых высотах. Обнаружение воздушных целей должно было осуществляться высоким темпом обзора по внезапно появляющимся низколетящим целям в условиях мешающих отражений от местных предметов и рельефа местности.
На начальной стадии проектирования к комплексу предъявлялись следующие ТТТ:
— высота зоны поражения — от 60-100 м до 10-12 км на дальности от 6 км до 20 км;
— максимальная скорость поражаемых целей-600 м/с;
— время развертывания — свертывания комплекса-5 мин.
Комплекс состоял из пяти боевых машин: одной 1С91 и четырех 2П25, а также двух транспортно-заряжающих машин.
Самоходная установка разведки и наведения (СУРН) 1С91 (шасси ГМ-568) служила для обнаружения и опознавания воздушного противника с выдачей целеуказания для захвата цели, сопровождения и определения ее текущих координат, передачи на самоходные пусковые установки команд управления, подсветки цели и ракеты непрерывным излучением. В состав СУРН входили две радиолокационные станции, механизмы подъема антенны РЛС, аппаратура навигации, топопривязки, ориентирования, радиотелекодовой связи с СПУ, телевизионно-оптический визир, автономная система электропитания с ГТД и др.
Для обеспечения высокой точности стрельбы в механизм подъема РЛС внедрили электро- механическую систему горизонтирования, позволявшую автоматически с высокой точностью выводить плоскость вращения РЛС в горизонтальное положение. Имелась система питания переменным током, состоявшая из ГТД мощностью 120 л.с. и генератора; второй генератор имел привод от основного дизеля. Также было зарезервировано электропитание от внешних источников. Постоянный ток вырабатывался с помощью кремниевых выпрямителей.
Боевая масса СУРН 1С91 составляла 21,3 т, Экипаж (боевой расчет) — 4 чел.
Второй машиной комплекса являлась самоходная пусковая установка (СПУ) 2П25 (шасси ГМ-578), предназначенная для транспортировки, автоматического контроля и пуска зенитных управляемых ракет. В ее состав входили: лафет с тремя направляющими для ЗУР, силовые электромашинные приводы наведения, счетно-решающий прибор, аппаратура управления, контроля и пуска. Приводы наведения и слежения (на постоянном токе) получали исходные данные от СУРН по радиотелекодовой линии. Система горизонтирования СПУ обеспечивала учет крена на стартовой позиции и ввод поправок в систему управления.
Система питания переменным током СПУ была выполнена с одним генератором с комбинированным приводом от ГТД и основного дизеля. Постоянный ток вырабатывался с помощью кремниевых выпрямителей. Вращающаяся пусковая установка размещалась на корпусе исходя из жесткого условия отсутствия прямого обдува отделения экипажа струей газов сходящей ракеты при различных углах наведения. Первостепенное внимание уделялось обеспечению условий обитаемости экипажа по уровню шума, всплеску давления, загазованности, тепло- и звукоизоляции, а также надежной работы двигателя и ГТД при сходе ракеты.
ЗУР ЗМ9 оснащалась двухступенчатой двигательной установкой, полуактивной головкой самонаведения, осколочно-фугасной боевой частью. Она обеспечивала поражение как неманеврирующих, так и маневрирующих целей. Длина ракеты — 5.8 м, диаметр — 330 мм, масса — 630 кг.
Оптимальную компоновку боевых машин удалось получить при переднем размещении отделения управления (экипажа), среднем — радиолокационных средств (СУРН), пусковых установок (СПУ) и кормовом — силового отделения. В последнем устанавливались 6-цилиндровый дизель В-6Р мощностью 280 л.с. с эжекционной системой охлаждения, шестеренчатая гитара, главный фрикцион, карданный вал, 5-ступенчатая коробка передач, двухступенчатые ПМП и бортовые редукторы. Ведущие колеса — двухрядные, опорные катки — однорядные. Гусеницы — с закрытым шарниром.
Для предотвращения колебаний корпуса (при сходе ракет и от других причин) было предусмотрено выключение упругих элементов подвески опорных катков посредством перекрытия каналов гидроамортизаторов, поскольку ЗРК вел стрельбу только с места.
Боевая масса СПУ 2П25 — 20,3 т, экипаж — 3 чел.
С января 1965 г. по июнь 1966 г. комплекс 2К12 «Куб» успешно прошел государственные (совместные) испытания и в 1967 г. был принят на вооружение войск ПВО СВ. В том же году Н.А. Астрову в числе других создателей комплекса присудили Государственную премию СССР.
Дальнейшее развитие
В процессе завершения работ по ЗРК «Куб» были выдвинуты предложения по его дальнейшему совершенствованию с существенным повышением характеристик. В 1967-1972 гг. провели первую модернизацию этого комплекса. В январе 1973 г. на вооружение поступил усовершенствованный ЗРК 2К12М1 «Куб-М1». В 1974 г. осуществили вторую модернизации ЗРК, результатом которой стал комплекс 2К12МЗ «Куб-МЗ». В конце 1976 г. его приняли на вооружение.
Создание ЗРК в системе вооружений ПВО СВ второго поколения проводилось в несколько этапов. Эта работа была задана постановлением ЦК КПСС и Совета Министров СССР от 13 января 1972 г. и подразумевала проектирование комплекса, получившего наименование «Бук». Применение комплекса было расширено: борьба с маневрирующими воздушными целями, летящими на средних и малых высотах с дозвуковыми и сверхзвуковыми скоростями, в условиях радиопротиводействия и т.д.

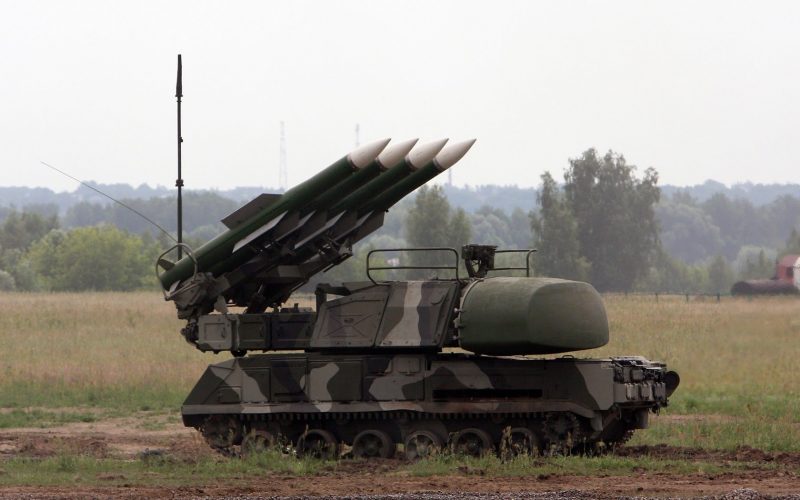

На первом этапе в ходе разработки ЗРК «Бук-1»9К37-1 («Куб-М4») преследовалась цель повысить огневые возможности ЗРК «Куб-МЗ» за счет увеличения в 2 раза количества автономных целевых каналов. Зенитные батареи, имевшие одну СУРН и четыре СПУ, были дополнены новой самоходной (пусковой) огневой установкой СОУ 9А38 и приобрели, таким образом, способность вести борьбу одновременно с большим количеством целей как модернизированными ракетами ЗМ9МЗ, так и более эффективными 9М38. Пуск ЗУР мог осуществляться с коротких остановок. Вся аппаратура и устройства СОУ 9А38 размещались на новом мощном базовом гусеничном шасси ГМ-569. Количество направляющих лафета увеличили до четырех. В конструкции шасси и его компоновке были в значительной степени реализованы идеи Н.А. Астрова (гидромеханическая трансмиссия и др.). Существенной особенностью СОУ 9А38 в составе ЗРК («Куб-МЗ») стало значительное расширение боевых возможностей как при централизованном управлении и целеуказании от СУРН 1С91М1, так и при автономном применении.
Боевая масса СОУ 9А38 составляла 34 т. Экипаж (боевой расчет) — 4 чел.
Дальнейшая модернизация ЗРК «Бук» проводилась в соответствии с постановлением ЦК КПСС и Совета Министров СССР от 30 ноября 1979 г. В январе 1982 г. комплекс поступил на совместные испытания. Зона поражения аэродинамических целей была значительно увеличена. В 1983 г. ЗРК «Бук-М1» приняли на вооружение Советской Армии. При последующей модернизации комплекса на ММЗ осуществили максимально возможную его унификацию по шасси с другими войсковыми ЗРК ПВО СВ. В августе 1985 г. Николай Александрович Астров в связи с резким ухудшением состояния здоровья покинул пост главного конструктора. Он скончался 4 апреля 1992 г.
Возможно вам будет интересно:

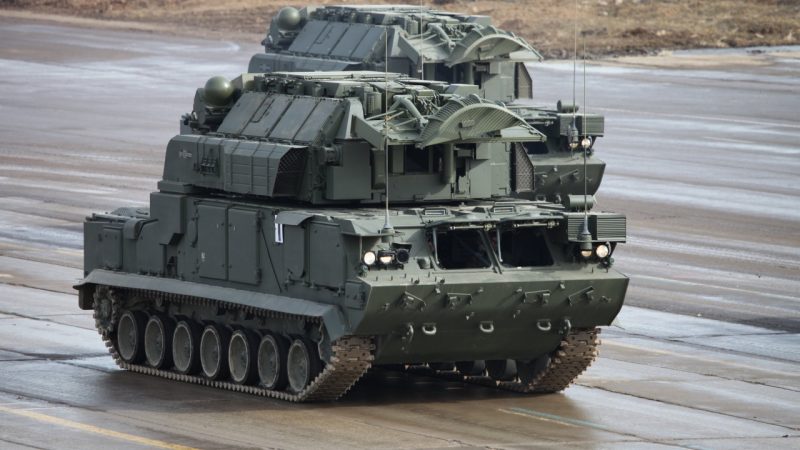

Самоходный зенитный ракетный комплекс 9К330 "Тор"

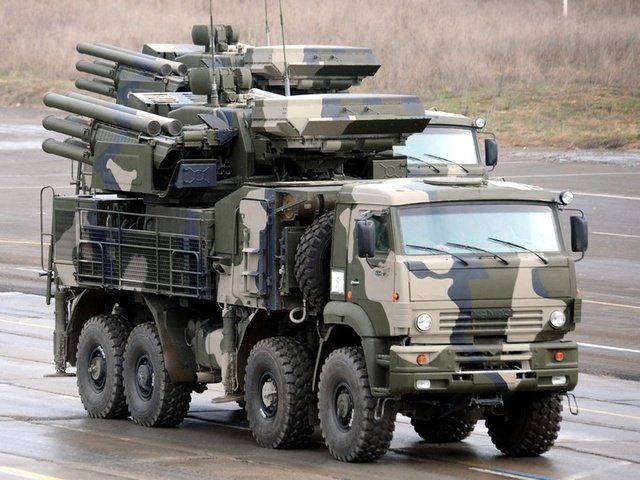

Самоходный зенитный пушечно-ракетный комплекс "Панцирь-С1"
Разработка самоходного зенитного ракетного комплекса "Куб" (2К12), предназначенного для защиты войск, в основном – танковых дивизий, от средств воздушного нападения, летящих на средних и малых высотах, была задана Постановлением ЦК КПСС и СМ СССР от 18 июля 1958 г.
Комплекс "Куб" должен был обеспечить поражение воздушных целей, летящих со скоростями 420- 600 м/с на высотах от 100-200 м до 5-7 км на дальностях до 20 км при вероятности поражения цели одной ракетой не менее 0,7.
Головным разработчиком комплекса определили ОКБ-15 ГКАТ. Ранее это был филиал основного разработчика самолетных РЛС – НИИ-17 ГКАТ, размещенный поблизости от Летно-испытательного института в подмосковном Жуковском. Вскоре ОКБ-15 передали в ГКРЭ, несколько раз меняли его наименование и, наконец, преобразовали в Научно-исследовательский институт приборостроения (НИИП) Министерства радиотехнической промышленности (МРТП).
Главным конструктором комплекса назначили начальника ОКБ-15 В.В.Тихомирова, в прошлом – создателя первой советской самолетной РЛС "Гнейс-2" и ряда других станций. Эта же организация вела работы по созданию самоходной установки разведки и наведения (главный конструктор установки А.А.Растов) и полуактивной радиолокационной головки самонаведения ракеты (главный конструктор головки Ю.Н. Вехов, с 1960 года – И.Г.Акопян).
Самоходная пусковая установка создавалась под руководством главного конструктора А.И.Яскина в СКБ-203 Свердловского СНХ, которое ранее занималось разработкой технологического оборудования для технических подразделений ракетных частей. Затем его преобразовали в ГосКБ компрессорного машиностроения (ГКБКМ) МАП в настоящее время, именуемое НПП "Старт".
Гусеничные шасси для боевых средств комплекса создавались в КБ Мытищинского машиностроительного завода (ММЗ) Московского областного СНХ, в дальнейшем получившем наименование ОКБ-40 Министерства транспортного машиностроения, а ныне КБ, входящее в ПО "Метровагонмаш". Главный конструктор шасси Н.А.Астров, еще до Великой Отечественной войны разработал легкий танк, а в послевоенные годы проектировал, в основном, бронетранспортеры и самоходные артиллерийские установки.
Зенитную управляемую ракету для комплекса поручили создать КБ завода №134 ГКАТ, первоначально специализировавшемуся в области авиационного стрелкового и бомбового вооружения и уже успевшему накопить определенный опыт при разработке ракеты класса "воздух- воздух" К-7. Впоследствии эту организацию преобразовали в ГосМКБ
"Вымпел" МАП. Разработка ракеты комплекса "Куб" была начата под руководством главного конструктора И.И.Торопова.
Работы по комплексу должны были обеспечить выход ЗРК "Куб" на совместные испытания во II кв. 1961 г. Они затянулись и завершились с почти пятилетним опозданием от плановых сроков, отстав на два года от практически одновременно начатых работ по комплексу "Круг". Свидетельством драматичности истории создания комплекса "Куб" стало отстранение от должностей главных конструкторов как комплекса в целом, так и входящей в его состав ракеты в самый напряженный момент работ.
Основная трудность создания комплекса определялась новизной и сложностью принятых в разработку технических решений.
В отличие от комплекса "Круг" для боевых средств ЗРК "Куб" использовались гусеничные шасси более легкой весовой категории, аналогичные примененным для зенитных самоходных артиллерийских установок "Шилка". При этом все радиотехнические средства размещались не на двух машинах, как в ЗРК "Круг", а на одном так называемом "самоходе А". "Самоход Б" – самоходная пусковая установка – нес три ракеты вместо двух в комплексе "Круг".
Очень сложные задачи решались и при создании зенитной ракеты. Сверхзвуковой прямоточный двигатель работал не на жидком, а на твердом топливе. Это исключало возможность регулирования расхода топлива в соответствии со скоростью и высотой полета ракеты. Кроме того, ракета была выполнена без отделяемых ускорителей – заряд стартового двигателя размещался в объеме камеры дожигания прямоточного двигателя. Впервые на зенитной ракете подвижного комплекса полуактивная доплеровская радиолокационная головка самонаведения заменила аппаратуру командного радиоуправления.
Все эти сложности не замедлили сказаться с началом летных испытаний ракет. В конце 1959 года на Донгузский полигон была поставлена первая пусковая установка, что позволило тогда же приступить к проведению бросковых испытаний ЗУР. Однако до июля 1960 г. не удалось провести ни одного успешного пуска ракеты с работающей маршевой ступенью. Зато на стендовых испытаниях выявили три прогара камеры. К анализу причин неудач был привлечен НИИ-2 – одна из головных научных организаций ГКАТ. По рекомендации НИИ-2 отказались от крупногабаритного оперения, сбрасываемого по завершении стартового участка полета ракеты.
В результате стендовых испытаний натурной ГСН выявилась недостаточная мощность ее привода. Кроме того, определилось и некачественное исполнение обтекателя ГСН, вызывающее значительные искажения сигнала, порождающие синхронные помехи, что приводило к неустойчивости контура стабилизации. Это была общая беда многих отечественных ракет с радиолокационными головками самонаведения первого поколения. В результате конструкторы перешли на ситаловый обтекатель. Впрочем, помимо таких относительно "тонких" явлений, в ходе испытаний столкнулись и с разрушением обтекателя в полете в результате аэроупругих колебаний конструкции.
Другим существенным недостатком, выявленным на ранней стадии испытаний ЗУР, была неудачная конструкция воздухозаборников. Система скачков уплотнения от передней кромки воздухозаборников неблагоприятно воздействовала на поворотные крылья, создавая большие аэродинамические моменты, неодолимые для рулевых машинок – рули заклинивались в крайнем положении. По результатам испытаний полномасштабных моделей в аэродинамических трубах нашли подходящее конструктивное решение – удлинить воздухозаборник, сдвинув передние кромки диффузора вперед на 200 мм.
В начале шестидесятых годов наряду с основным вариантом боевых машин комплекса на гусеничных шасси КБ Мытищинского завода прорабатывались и другие самоходы – четырехосное корпусное плавающее колесное шасси "560" разработки той же организации и применявшееся для "Круга" шасси семейства СУ-100П.
В 1961 г. испытания также шли с неудовлетворительными результатами. Не удалось добиться надежной работы ГСН, не были проведены пуски по опорной траектории, отсутствовали достоверные данные по величине секундного расхода топлива. Не удалось разработать технологию надежного нанесения теплозащитного покрытия на внутреннюю поверхность титанового корпуса камеры дожигания, которая подвергалась эрозионному воздействию содержащих окислы алюминия и магния продуктов сгорания газогенератора маршевого двигателя. В дальнейшем вместо титана применили сталь.
Последовали так называемые "оргвыводы". В августе 1961 г. И.И.Торопова сменили на А.Л.Ляпина, в январе 1962 г. место трижды лауреата Сталинской премии В.В.Тихомирова занял Ю.Н.Фигуровский. Но время дало справедливую оценку труду конструкторов, определивших технический облик комплекса. Спустя десять с небольшим лет советские газеты с восторгом перепечатывали фрагмент статьи из "Пари Матч", характеризующий эффективность спроектированной Тороповым ракеты словами "Когда-нибудь сирийцы поставят памятник изобретателю этих ракет…". Бывшее ОКБ-15 сегодня носит имя В.В. Тихомирова.
Разгон зачинателей разработки не привел к ускорению работ. К началу 1963 г. из 83 запущенных ракет только 11 были оснащены ГСН. При этом удачно завершилось всего 3 пуска. Ракеты испытывались только с экспериментальными ГСН – поставка штатных еще не началась. Надежность ГСН была такова, что в сентябре 1963 г. после 13 неудачных пусков с отказами головки самонаведения пришлось прервать летные испытания. Не до конца довели и испытания маршевого двигателя ЗУР.
В 1964 г. пуски ракет проводились в более или менее штатном исполнении, но наземные средства ЗРК еще не укомплектовали аппаратурой связи, увязки взаимного местоположения. К середине апреля 1964 г. провели первый успешный пуск ракеты, укомплектованной боевой частью. Удалось сбить мишень – Ил-28, летящий на средней высоте. В дальнейшем пуски были, как правило, удачными, а точность наведения ракет на цель просто восхищала участников испытаний.
С января 1965 г. по июнь 1966 г. на Донгузском полигоне (начальник полигона М.И.Финогенов) под руководством комиссии, которую возглавлял Н.А.Карандеев, провели совместные испытания комплекса. Постановлением ЦК КПСС и СМ СССР от 23 января 1967 г. комплекс был принят на вооружение войск ПВО Сухопутных войск.
Основными боевыми средствами комплекса были самоходная установка разведки и наведения (СУРН) 1С91 и самоходная пусковая установка (СПУ) 2П25 с ракетами 3М9.
В состав самоходной установки разведки и наведения 1C9I входили две радиолокационные станции – РЛС обнаружения воздушных целей и целеуказания 1С11 и РЛС сопровождения цели и подсвета 1С31, а также средства, обеспечивающие опознание целей, навигацию, топоп- ривязку, взаимное ориентирование, радиотелекодовую связь с самоходными пусковыми установками, те- левизионно-оптический визир, автономный источник электропитания (использовался газотурбинный электрогенератор), системы подъема антенны и горизонтирования. Оборудование самоходной установки разведки и наведения размещалась на шасси ГМ-568.
Антенны РЛС располагались в два яруса – сверху антенна станции 1С31, ниже – 1С11 – и могли вращаться по азимуту независимо друг от друга. Для уменьшения высоты самохода на марше цилиндрическое основание антенных устройств убиралось внутрь корпуса гусеничной машины, а антенное устройство РЛС 1С31 разворачивалось вниз, располагаясь позади антенны станции 1С11.
Исходя из стремления обеспечить требуемую дальность при ограниченном энергоснабжении с учетом габаритно-массовых ограничений по антеннам постам для станции 1С 11 и для режима сопровождения цели в станции 1С31 приняли схему ко- герентно-импульсной РЛС. Однако, при подсвете цели для устойчивой работы ГСН при маловысотном полете в условиях мощных отражений от подстилающей поверхности был реализован режим непрерывного излучения.
Станция 1С 11 представляла собой когерентоно-импульсную РЛС кругового обзора (скорость обзора – 15 об./мин) сантиметрового диапазона с двумя независимыми работающими на разнесенных несущих частотах волноводными при- емо-передающими каналами, излучатели которых были установлены в фокальной плоскости единого антенного зеркала. Обнаружение, опознание цели и целеуказание станции сопровождения и подсвета обеспечивалось при нахождении цели на дальностях от 3 до 70 км и на высотах от 30 до 7000 м при импульсной мощности излучения 600 кВт в каждом канале, чувствительности приемников порядка 10~13 Вт, ширине лучей по азимуту около 1° и суммарном секторе обзора по углу места около 20°. Для обеспечения помехозащищенности в станции 1С 11 были предусмотрены:
– системы селекции движущихся целей (СДЦ) и подавления несинхронных импульсных помех;
– ручная регулировка усиления приемных каналов;
– модуляция частоты повторения импульсов;
– перестройка частоты передатчиков.
ЗРК "Куб". Слева направо: самоходная установка разведки и наведения 1С91, четыре самоходных пусковых установки 2П25 и транспортно- заряжающая машина 2Т7.

Самоходная установка разведки и наведения 1С91 ЗРК "Куб" и ее схема

Станция 1С31 также состояла из двух каналов с излучателями, установленными в фокальной плоскости параболического отражателя единой антенны – сопровождения цели и подсвета цели. По каналу сопровождения цели станция имела импульсную мощность 270 кВт, чувствительность приемника порядка 10~13 Вт, ширину луча около 1°. Среднеквадратичная ошибка (СКО) сопровождения цели по угловым координатам составляла около 0,5 д.у., по дальности – около 10 м. Станция могла захватывать на автосопровождение самолет типа "Фантом-2" с вероятностью 0,9 на дальности до 50 км. Защита от пассивных помех и отражений от земли осуществлялась системой СДЦ с программным изменением частоты повторения импульсов, от активных помех – использованием метода моноимпульсной пеленгации целей, системы индикации помех и перестройкой рабочей частоты станции. В том случае, если станция 1С31 все-таки подавлялась помехами, можно было сопровождать цель по угловым координатам с помощью телевизионного оптического визира, а информацию о дальности получать от РЛС 1С11. В станции предусмотрели специальные меры для устойчивого сопровождения низколетящих целей. Передатчик подсвета цели (и облучения ГСН ракеты опорным сигналом) генерировал непрерывные колебания и обеспечивал надежную работу ГСН ракеты.
Масса самоходной установки разведки и наведения с боевым расчетом из 4 человек составляла 20,3 т.
На самоходной пусковой установке 2П25, размещенной на шасси ГМ-578 устанавливались лафет с тремя направляющими для ракет и электрическими силовыми следящими приводами, счетно-решающий прибор, аппаратура навигации, то- попривязки, телекодовой связи, предстартового контроля ЗУР, автономный газотурбинный электроагрегат. Электрическая стыковка самоходной пусковой установки с ракетой производилась посредством двух разъемов ракеты, которые срезались с помощью специальных штанг в начале движения ракеты по направляющей балке. Предстартовое наведение раке.т в направлении упрежденной точки встречи ЗУР с целью производилось приводами лафета, отрабатывающими данные от самоходной установки разведки и наведения, которые поступали на самоходную пусковую установку по радиотелекодовой линии связи.

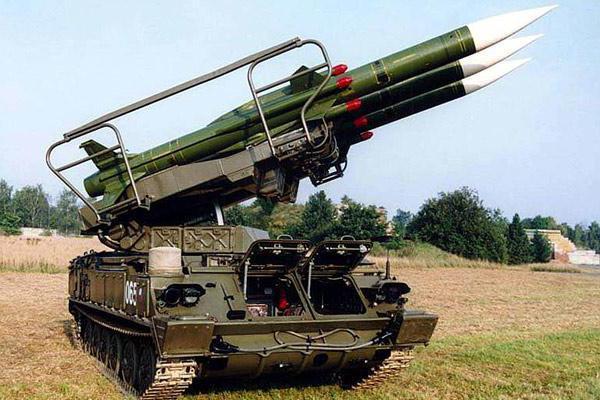

Самоходная пусковая установка 2П25 и ее схема

В транспортном положении ЗУР располагались хвостовой частью вперед по ходу самоходной пусковой установки ("пушки к бою едут задом").
Масса самоходной пусковой установки с тремя ракетами и боевым расчетом из 3 человек на борту составляла 19,5 т.
Зенитная управляемая ракета 3М9 комплекса "Куб" в сравнении ракетой 3М8 комплекса "Круг" поражает изяществом своих очертаний.
Как и ЗУР комплекса "Круг", ракета 3М9 выполнена по схеме "поворотное крыло". Однако, в отличие от ракеты 3М8, на ЗУР 3М9 для управления дополнительно использовались расположенные на стабилизаторах рули. В результате реализации данной схемы удалось уменьшить размеры поворотного крыла, снизить необходимую мощность рулевых машинок и использовать более легкий пневматический привод вместо гидравлического.
Ракета была оснащена полуактивной радиолокационной головкой самонаведения 1СБ4, которая захватывала цель со старта, сопровождала ее по частоте Доплера в соответствии со скоростью сближения ракеты с целью и вырабатывала управляющие сигналы для наведения ЗУР на цель. ГСН обеспечивала режекцию прямого сигнала от передатчика подсвета самоходной установки разведки и наведения и узкополосную фильтрацию отраженного от цели, сигнала на фоне шумов этого передатчика, собственно ГСН и подстилающей поверхности. Защищенность головки самонаведения от преднамеренных помех обеспечивалась также скрытой частотой поиска цели и возможностью самонаведения на источник помех в амплитудном режиме работы.
ГСН размещалась в передней части ракеты, при этом диаметр антенны приближался к размеру ми деля ЗУР. За ГСН устанавливалась боевая часть, а далее – аппаратура автопилота и двигатель:
Как уже отмечалось, ракета была оснащена комбинированной двигательной установкой. Впереди располагался камера газогенератора с зарядом двигателя маршевой (второй) ступени 9Д16К. Для твердотопливного газогенератора невозможно регулировать расход топлива в соответствии с фактическими условиями полета, так что выбор формы заряда осуществлялся исходя из условной типовой траектории, которую в те годы разработчики считали наиболее вероятной при боевом применении ракеты. Номинальная продолжительность работы немного превышала 20 секунд, масса топливного заряда (длиной 760 мм) составляла около 67 кг. Состав разработанного НИИ-862 топлива ЛК-6ТМ характеризовался большим избытком горючего по отношению к окислителю. Продукты сгорания заряда газогенератора поступали в камеру дожигания, где остатки горючего сгорали в потоке воздуха, входящего через 4 воздухозаборника. Входные устройства воздухозаборников, рассчитанных на сверхзвуковые условия работы, оснащались коническими центральными телами. На стартовом участке, до включения маршевого двигателя, выходы каналов воздухозаборников в камеру дожигания были закрыты стеклопластиковыми заглушками.

Компоновка ракеты 3М9 ЗРК "Куб": 1.ГСН 2. Радиовзрыватель 3. Боевая часть 4. Автопилот 5. Воздухозаборник 6. Газогенератор 7. Заглушка 8.Топливные заряды стартового двигателя 9. Сопло стартового двигателя 10. Стабилизатор 11. Крыло

Транспортно-заряжающая машина 2Т7М ЗРК "Куб"

Извлечение ракеты из контейнеров

Установка ракеты на ТЗМ
В камере дожигания размещался твердотопливный заряд стартовой ступени – обычная шашка с бронированными торцами (длиной 1,7 м и диаметром 290 мм, с цилиндрическим каналом диаметром 54 мм) из баллиститного топлива ВИК-2 массой 172 кг. Так как газодинамические условия работы твердотопливного двигателя на стартовом участке и ПВРД на маршевом участке требовали различной геометрии сопла камеры дожигания, по завершении работы стартовой ступени (длительностью 3-6 секунд) предусматривался отстрел внутренней части соплового аппарата со стеклопластиковой решеткой, удерживающей стартовый заряд.
Надо отметить, что именно в ракете 3М9 подобная конструкция впервые в мире была доведена до стадии серийного выпуска и принятия на вооружение. В дальнейшем, после специально организованного похищения израильтянами нескольких ракет 3М9 в ходе войны 1973 года на Ближнем Востоке, советская ЗУР послужила прототипом при создании ряда зарубежных зенитных и противокорабельных ракет!
Применение ПВРД обеспечило поддержание большой скорости ракеты 3М9 на всей траектории, что способствовало обеспечению высокой маневренности. При проведении учебных и контрольно-серийных пусков ракет систематически достигалось прямое попадание в цель, что случалось крайне редко при применении других относительно крупных зенитных ракет.
Подрыв осколочно-фугасной боевой части ЗН12 массой 57 кг (разработка НИИ-24) производился по команде автодинного двухканального радиовзрывателя непрерывного излучения ЗЭ27, созданного в НИИ- 5 71.
Ракета обеспечивала поражение целей, маневрирующих с перегрузкой до 8 ед., но при этом происходило снижение вероятности поражения таких целей в зависимости от различных условий до 0,2-0,55, тогда как вероятность поражения не- маневрирующих целей находилась в пределах 0,4-0,75.
Длина ракеты составляла около 5,8 м при диаметре 330 мм. Для обеспечения перевозки собранной ракеты в контейнере 9Я266 применили складывание левых и правых консолей стабилизаторов навстречу друг другу.
За разработку ЗРК многие создатели комплекса удостоились высоких государственных наград. Ленинская премия была присуждена А.А.Растову, В.К.Гришину, И.Г.Акопяну, А.Л.Ляпину, Государственная премия СССР – В.В.Матяшеву, Г.Н.Валаеву, В.В.Титову и другим.
Зенитный ракетный полк, вооруженный ЗРК "Куб", состоял из КП, пяти зенитных ракетных батарей, батареи управления и технической батареи. Каждая зенитная ракетная батарея включала в свой состав одну самоходную установку разведки и наведения 1С91, четыре самоходных пусковых установки 2П25 с тремя ЗУР 3М9 на каждой, а также две транспортно-заряжающих машины 2Т7 на шасси ЗиЛ-15^ и, при необходимости, была способна самостоятельно выполнять боевую задачу. При централизованном управлении команды боевого управления и данные целеуказания на батареи поступали от КП полка (от КБУ – кабины боевого управления автоматизированного комплекса боевого управления "Краб" (К-1) с приданной ему РЛС обнаружения). Эта информация принималась на батарее КПЦ – кабиной приема целеуказания комплекса К-1, а из нее передавалась на самоходную установку разведки и наведения батареи. В состав технической батареи полка входили транспортные машины 9Т22, контрольно-измерительные станции 2В7, контрольно-испытательные подвижные станции 2В8, технологические тележки 9Т14, ремонтные машины и другое оборудование.

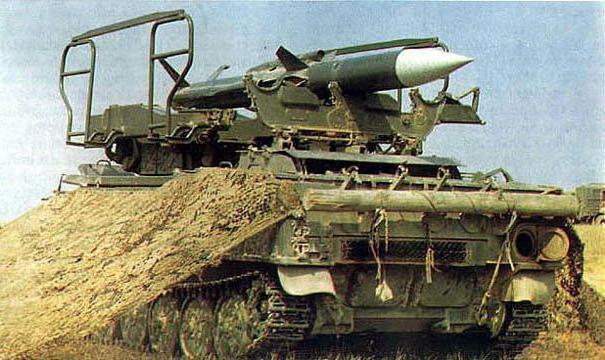

Пусковая установка ЗРК "Куб" на позиции с бетонированным бруствером

Заряжение пусковой установки с ТЗМ
– расширены границы зоны поражения (см. табл.); .
– предусмотрены прерывистые режимы работы РЛС самоходной установки разведки и наведения для защиты от противорадиолокационных ракет типа "Шрайк";
– повышена защищенность ГСН от уводящих помех;
– улучшены показатели надежности боевых средств ЗРК;
– уменьшено примерно на 5 секунд работное время комплекса.
Модернизированный комплекс в
1972 году прошел испытания на Эмбенском полигоне под руководством комиссии во главе с начальником полигона В.Д.Кириченко и в январе 1973 г. был принят на вооружение под шифром "Куб-М1".
С 1970 года проводились работы по созданию для ВМФ зенитного комплекса М-22 с использованием ракеты семейства 3М9, однако после 1972 года этот ЗРК разрабатывался уже применительно к ракете 9М38 пришедшего на смену "Кубу" комплекса "Бук".
Следующая модернизация комплекса "Куб" проводилась с 1974 г. по 1976 г. В результате ее были еще повышены боевые возможности ЗРК:
– расширена зона поражения (см. табл.):
– обеспечена возможность стрельбы вдогон по целям со скоростями до 300 м/с, и по неподвижным целям на высотах свыше 1000 м;
– увеличена средняя скорость полета ЗУР с 600 до 700 м/с;
– обеспечено поражение самолетов, маневрирующим с перегрузками до 8 ед.;
– улучшена помехоустойчивость ГСН;
– увеличена на 10-15% вероятность поражения маневрирующих целей;
– улучшены надежность боевых наземных средств ЗРК и его эксплуатационные характеристики.
Совместные испытания ЗРК проходили в начале 1976 года на Эмбенском полигоне (начальник полигона Б.И. Ващенко) под руководством комиссии во главе с О.В.Купревичем, а к концу года он был принят на вооружение под шифром "Куб-М3".
В последние годы на международных авиационно-космических выставках представлялась еще одна модификация ЗУР – переоборудованная из боевой ракеты мишень 3М20М3, предназначенная для имитации воздушных целей с ЭПР 0,7- 5 м² , летящих на высоте до 6-7 км по трассе протяженностью до 20 км.
Серийное производство боевых средств комплекса "Куб" всех модификаций было организовано:
– самоходных установок разведки и наведения – на Ульяновском механическом заводе Минрадиопрома (МРП),
– самоходных пусковых установок – на Свердловском машиностроительном заводе им. М.И.Калинина МАП,
– ЗУР – на Долгопрудненском машиностроительном заводе МАП.
Основные характеристики ЗРК типа "КУБ"
| Наименование | "Куб" | "Куб-М1" | "Куб-М3" | "Куб-М4" |
| 1. Зона поражения, км | ||||
| - по дальности | 6-8..22 | 4..23 | 4..25 | 4..24** |
| - по высоте | 0,1..7(12*) | Э,03..8(12*) | 0,02..8(12*) | 0,03.. 14** |
| - по параметру | до 15 | до 15 | до 18 | до 18 |
| 2. Вероятность поражения | ||||
| истребителя одной ЗУР | 0,7 | 0,8..0,95 | 0,8..0,95 | 0,8..0,9 |
| вертолета одной ЗУР | 0,3..0,6 | |||
| крылатой ракеты | 0,25..0,5 | |||
| 3. Максимальная скорость поражаемых целей, м/с | 600 | 600 | 600 | 600** |
| 4. Время реакции, с | 26..28 | 22..24 | 22..24 | 24** |
| 5. Скорость полета ЗУР, м/с | 600 | 600 | 700 | 700** |
| 6. Масса ракеты, кг | 630 | 630 | 630 | 630** |
| 7. Масса боевой части, кг | 57 | 57 | 57 | 57** |
| 8. Канальность по цели | 1 | 1 | 1 | 2 |
| 9. Канальность по ЗУР | 2..3 | 2..3 | 2..3 | до 3 |
| 10. Время развертывания (свертывания), мин | 5 | 5 | 5 | 5 |
| 11. Число ЗУР на боевой машин | 3 | 3 | 3 | 3 |
| 12. Год принятия на вооружение | 1967 | 1973 | 1976 | 1978 |
* с использованием комплекса К-1 "Краб"
** с ЗУР 3М9М3. При использовании ЗУР 9М38 характеристики аналогичны ЗРК "БУК"

ЗРК "Квадрат" на боевой позиции. Ближний Восток.

Пусковые установки ЗРК "Квадрат" на параде египетских войск в 1974 г. по случаю годовщины форсирования Суэцкого канала 6 октября 1973 г.

Индийский ЗРК "Акаш", созданный на базе ЗРК "Квадрат". Пусковая установка имеет шасси от модифицированной БМП-2.
В ходе серийного производства ЗРК семейства "Куб" с 1967 г. по 1983 г. было выпущено более 500 ЗРК, несколько десятков тысяч ГСН. На испытаниях и учениях выполнено более 4000 пусков ракет.
ЗРК "Куб" под шифром "Квадрат" по внешнеэкономическим каналам поставлялся в вооруженные силы 25 стран (Алжира, Анголы, Болгарии, Кубы, Чехословакии, Египта, Эфиопии, Гвинеи, Венгрии, Индии, Кувейта, Ливии, Мозамбика, Польши, Румынии, Йемена, Сирии, Танзании, Вьетнама, Сомали, Югославии и др.).
Комплекс "Куб" успешно использовался практически во всех военных конфликтах на Ближнем Востоке. Особенно впечатляющим было применение ЗРК в период с 6 по 24 октября 1973 г., когда пусками 95 ЗУР комплексов "Квадрат", по данным сирийской стороны,сбили 64 израильских самолета. Исключительная эффективность ЗРК "Квадрат" определялась несколькими факторами:
– высокой помехозащищенностью комплексов с полуактивным самонаведением;
– отсутствием у израильтян средств радиоэлектронного противодействия (РЭП), работающих в требуемом частотном диапазоне – поставляемая из США аппаратура была рассчитана на борьбу с ранее применявшимися радиокомандными ЗРК С-75 и С-125, работающими на более длинных волнах;
– высокой вероятностью попадания в цель маневренной ЗУР с прямоточным двигателем.
Не располагая техническими средствами подавления ЗРК "Квадрат", израильская авиация вынуждена была применять довольно рискованные тактические приемы. Многократный вход в зону пуска с последующим поспешным выходом из нее провоцировал быстрый расход боекомплекта комплекса с дальнейшим уничтожением средств обезоруженного ЗРК. Кроме того, применялся подход истребителей-бомбардировщиков на высотах, близких к их практическому потолку, с дальнейшим пикированием в воронку "мертвой зоны" над ЗРК.
Высокая эффективность ЗРК "Квадрат" подтвердилась и в период с 8 марта по 30 мая 1974, когда пусками 8 ЗУР было уничтожено до 6 самолетов.
Кроме того, комплекс "Квадрат" применялся в ходе боевых действий в Ливане в 1981-1982 гг., при конфликтах на алжирско-марокканской границе, между Египтом и Ливией, при отражении американских налетов на Ливию в 1986 г., в Чаде в 1986-1987 гг., в Югославии в 1999 г.
До сих пор ЗРК "Квадрат" состоит на вооружении многих стран мира. Боевая эффективность ЗРК может быть существенно увеличена без больших конструктивных доработок путем дополнительного использования в нем элементов ЗРК "Бук" – ракет 3M38 и самоходных огневых установок 9А38, что было осуществлено в разработанном в 1978 году комплексе "Куб-М4".
В каждом государстве для защиты от воздушного вторжения предусмотрены специальные С 18 июля 1958 года, в соответствии с Постановлением Центрального Комитета КПСС, в НИИ приборостроения начались конструкторские разработки ЗРК «Куб». предназначался для обеспечения защиты сухопутных войск и танковых дивизий от нападения с воздуха путем уничтожения вражеских целей на средней и малой высоте.
Что собой представляет ЗРК СССР?
«Куб» - состав которого состоял из боевых средств:
- Зенитной управляемой ракеты 3М9.
- Самоходной установки, выполняющей разведку и наведение (1С91).
- Самоходной пусковой установки 2П25.
Кто занимался созданием ЗРК в СССР?
Все боевые средства, входящие в зенитно-ракетный комплекс «Куб», конструировались по отдельности. За каждым участком был закреплен свой главный конструктор, руководитель, ответственный за результат. Самоходная установка 1С91 создавалась под руководством А. А. Растова. Полуактивная радиолокационная головка 2П25, выполняющая самонаведение ракеты, до 1960 года разрабатывалась главным конструктором Ю. Н. Веховым. Его преемником в данной работе в 1960 году стал И. Г. Акопян. Ответственным за весь зенитный ракетный комплекс «Куб» и его конструктором стал начальник ОКБ-15 В. В. Тихомиров.
Конструкция и задачи пусковой установки
Самоходная пусковая установка размещалась на шасси ГМ-578, на специальных лафетах, которые содержали направляющие для ракет. 2П25 содержала электрические силовые приводы, навигационную аппаратуру. Кроме этого, самоходная установка оснащалась счетно-решающим прибором, автономным газотурбинным электроагрегатом и средствами, выполняющими топопривязку, телекодовую связь и предстартовый контроль установки. Для стыковки ракеты с пусковой установкой использовались два разъема. Они располагались в ракете. Процедура ее предстартового наведения осуществлялась при помощи приводов лафетов, которые отрабатывали полученные данные от 1С91. Радиотелекодовая линия связи обеспечивала 2П25 необходимой информацией. Боевой расчет установки составлял три человека. Вес 2П25 достигал 19,5 тонны.
Устройство ракеты
Зенитно-ракетный комплекс «Куб» оснащался ракетой 3М9, выполненной по схеме «поворотное крыло». От своего аналога 3М8 она отличалась наличием дополнительных рулей. Вследствие их использования габариты поворотного крыла конструкторам удалось уменьшить. Кроме этого, рулевые машинки не нуждались в высокой мощности. Гидравлический привод был заменен более легким пневматическим.
Захват цели со старта и ее сопровождение по частоте Доплера выполняла самонаводящаяся полуактивная радиолокационная головка 1СБ4, расположенная в передней части ракеты, содержащей комбинированную двигательную установку. Вес осколочно-фугасной боевой части составлял 57 кг. Автодиодный двухканальный радиовзрыватель давал команду для осуществления ее подрыва. Размер ракеты составлял 5,8 метра, диаметр - 33 см. Собранная ракета перевозилась в специальных контейнерах, которые создавались путем складывания консолей стабилизаторов.
Как устроена камера дожигания ракеты?
Заряд газогенератора после своего сгорания поступал через воздухозаборники в камеру дожигания, в которой выполнялось окончательное сгорание горючего. Сам заряд твердого топлива представлял собой 172-килограммовую шашку диаметром 29 см и длиной 1,7 метра. Для ее изготовления использовалось баллистическое топливо. Воздухозаборники были рассчитаны для сверхзвуковых условий работы. Во время старта ракеты все отверстия воздухозаборников плотно закрывались при помощи стеклопластиковых заглушек. Начало запуска ракеты производилось на стартовом участке, перед тем как включался маршевый двигатель.
Старт длился до 5 секунд. Внутренняя часть сопла ракеты, которую удерживала стеклопластиковая решетка, по истечении 5-6 секунд отстреливалась, и наступала фаза работы на маршевом участке.
Состав и задачи 1С91
Самоходная установка разведки и наведения состоит из:
- с помощью которой производится обнаружение и сопровождение воздушной цели.
- Подсвета 1С31. При помощи данного средства осуществляется распознавание цели, навигация, топопривязка, радиотелекодовая связь со всей системой «Куб». Зенитный ракетный комплекс (фото внизу) комплектовался двумя вращающимися антеннами РЛС: 1С11 и 1С31.
Они осуществляли круговой обзор со скоростью 15 оборотов в минуту. Антенны имели разнесенные несущие частоты. Приемо-передающие каналы были оборудованы излучателями, точкой расположения которых являлась единая фокальная плоскость. Обнаружить, опознать и сопроводить воздушную цель можно было на расстоянии от 300 до 70 000 и высоте от 30 до 7000 метров.
Самоходная установка 1С91 располагалась на шасси ГМ-568. Вес средства составлял 20,3 тонны. по управлению состоял из четырех человек.
Испытание ЗРК
В 1959 году зенитно-ракетный комплекс «Куб» прошел свое первое тестирование. В результате проведенной работы были выявлены следующие недостатки:
- Воздухозаборники имели неудачную конструкцию.
- Камера дожигания была с некачественным теплозащитным покрытием. Данный недостаток был обусловлен тем, что для изготовления камер использовался титан. После тестирования этот металл был заменен сталью.
В 1961 году главные конструкторы, занимавшиеся разработкой «Куба», были заменены. Тем не менее это не повлияло на ускорение работ по усовершенствованию зенитно-ракетного комплекса. С 1961 по 1963 годы было запущено 83 ракеты. Из них удачными получились только три запуска. В 1964 году была выпущена первая ракета, содержащая боевую часть. Был сбит Ил-28, пролетающий на средней высоте. Дальнейшие запуски были успешными. В результате в 1967 году Центральный Комитет КПСС постановил принять зенитно-ракетный комплекс «Куб» на вооружение сухопутных войск. Началась реализация проекта создания модели на экспорт.
Экспортная модификация 2К12 «Куб»
Зенитный ракетный комплекс, характеристики которого отличались от своего базового аналога, был собран в 1971 году. Отличия коснулись систем, выполняющих распознавание воздушных целей.
Зенитный ракетный комплекс «Куб» («Квадрат» - наименование установок, предназначенных для экспортных поставок) был обеспечен измененным уровнем защиты от помех, что давало возможность различать цели по государственным принадлежностям. Экспортная модель была пригодна к эксплуатации в тропических широтах.
Зенитный ракетный комплекс «Куб-М1»
После проведенных работ по модернизации в 1973 году на вооружении армии СССР появился улучшенный вариант - ЗРК «Куб-М1». Выполненные конструкторские доработки расширили границы поражающей зоны, улучшили защиту самонаводящейся головки от различных помех, стартовый период не превышал 5 секунд. Антенны радиолокационной станции были обеспечены защитой от действия противорадиолокационных ракет.
Где использовался ЗРК?
С 1967 года по 1982-й зенитно-ракетная установка «Куб» широко экспортировалась в различные страны, где велись активные боевые действия. Не без помощи данного ЗРК в Арабо-израильской войне был разгромлен военно-воздушный флот Израиля. В 1999 году с целью предотвратить бомбардировки сил НАТО активно использовала данный комплекс Югославия. Недостатком ЗРК считалось несовершенство его телевизионных каналов, не приспособленных к ночной работе. В это время суток преимущественно наносились удары со стороны НАТО.
В данном случае работа «Куба» была малоэффективной. Отражая ночные авиационные удары, войска Югославии потеряли три ЗРК.
Сегодня ЗРК «Куб» применяет Словакия. ЗРК содержит самоходную пусковую установку и три ракеты. Во всей серии комплекса данная модификация считается самой усовершенствованной и известна под названием «Куб-М2».
Предназначен для защиты войск и объектов от ударов самолетов, крылатых ракет, вертолетов и других аэродинамических летательных аппаратов, действующих на малых и средних высотах.
Состав боевых средств комплекса:
Самоходная установка разведки и наведения (СУРН) 1С91(1С91М1,1С91М2);
Самоходная пусковая установка (СПУ) 2П25 (2П25М1,2П25М2);
Зенитная управляемая ракета (ЗУР) ЗМ9 (ЗМ9М, ЗМ9МЗ).
В состав технических средств комплекса входят:
Машина технического обслуживания (МТО) 9В88 для обеспечения технических обслуживаний (ТО-1, ТО-2);
Контрольно-измерительная станция ремонтная (КИС-Р) 2В7 для устранения неисправностей аппаратуры СУРН и СПУ с применением ремонтных стендов;
Контрольно-измерительная станция контрольная (КИС-К) для комплексной проверки бортовой радиоэлектронной аппаратуры СУРН и СПУ;
Контрольно-испытательная подвижная станция (КИПС) 2В8 для проверки ЗУР;
Транспортно-заряжающая машина (ТЗМ) 2Т7 для временного хранения транспортирования трех ЗУР и заряжания (разряжания) ЗУР СПУ;
Транспортная машина (ТМ) 9Т22А(Б);
Комплекты такелажного оборудования МС-1760 и МС-1761;
Машина ЗИП 9Т453;
Заправщик воздухом и компрессорная станция УКС-400В;
Автокран.
В ЗРК реализована полуактивная система управления ЗУР, которая и обусловила состав, назначение и задачи, решаемые боевыми средствами комплекса.
СУРН предназначена для обнаружения, опознавания воздушных целей, автоматического сопровождения выбранной для поражения цели и определения ее текущих координат, передачи на СПУ координат цели и команд управления, подсвета цели и ракеты непрерывным излучением.
СПУ предназначена для транспортировки и временного хранения трех ЗУР, приема координат цели и команд от СУРН, решения предстартовых задач, наведения ракет в направлении упрежденной точки, выдачи целеуказания на головку самонаведения ракет и их пуска.
ЗУР предназначена для поражения воздушных целей. Она выполнена по аэродинамической схеме "поворотное крыло" с полуактивной головкой самонаведения, СУРН и СПУ выполнены на гусеничных шасси, оборудованных автономными источниками электропитания с приводами от газотурбинного и ходового двигателей, аппаратурой навигации и ориентирования. Технические средства комплекса размещаются на шасси автомобилей.
Основным тактическим подразделением ЗРК "Куб", способным самостоятельно выполнять боевую задачу, является зенитная ракетная батарея (зрбатр).
В состав зрбатр, как правило, входят:
СУРН1С91 (1С91М1, 1С91М2);
- до 4 СПУ 2П25 (2П25М1, 2П25М2) с тремя ЗУР каждая;
- до 2 ТЗМ 2Т7 с тремя ЗУР каждая.
Зенитные ракетные батареи объединяются в зенитные ракетные полки (зрп), бригады (в зарубежных странах), зенитные ракетные дивизионы (зрдн). Зенитные ракетные полки могут входить в состав танковых и мотострелковых дивизий, а зенитные ракетные дивизионы - в танковые и мотострелковые бригады или решать самостоятельные задачи по прикрытию отдельных объектов (территорий).
Как правило, в состав зрп (зрдн) входят командный пункт (КП), пять (три) зенитных ракетных батарей (зрбатр), техническая батарея и подразделения ремонта и технического обслуживания.
Для управления зрп (зрдн) используется автоматизированная система управления К-1 ("Краб") в составе кабины боевого управления (КБУ) - на КП зрп (зрдн), и кабин приема целеуказания (КПЦ) - на позициях зрбатр (состыкованы по кабелю с СУРН). КБУ придаются разновысотные и разнодиапазонные РЛС обнаружения (П-15(19), П-12(18), П-40, ПРВ-16). Данные целеуказания, команды боевого управления и доклады по ним между КБУ и КПЦ передаются по телекодовым радио или проводным каналам связи.
ЗРК "Куб" был принят на вооружение в 1967 г. прошел ряд модернизаций и выпускался под шифрами "Куб-М1" (2К12М1) с 1973 года, и "Куб-М3" (2К12МЗ) - с 1976 года.
ЗРК "Куб" и его модификации находятся на вооружении ВС России, стран СНГ и поставлен под шифром "Квадрат" в вооруженные силы более 25 стран мира. Высокая боевая эффективность ЗРК неоднократно подтверждалась во время ведения боевых действий.
Модернизация ЗРК «Квадрат» предполагает введение в его состав элементов ЗРК "Бук-М1-2". Это направление может быть реализовано в два этапа.
На первом этапе возможно добавление в состав зрбатр СОУ 9А310М1-2 3РК "Бук-М1-2" с ЗУР 9М317, доработанной для стыковки (по проводу) с СПУ 2П25 с ЗУР ЗМ9 (ЗМ9М, ЗМ9МЗ) или работающей в штатном режиме с ПЗУ 9А93М1. На этом этапе управление СУРН с КП зрп (зрдн) ведется с использованием возможностей АСУ К-1, а управление боевыми действиями СОУ ведется по командным радиосетям планшетным способом (голосом).
На втором этапе предусматривается замена АСУ КП зрп (зрдн) на АСУ ЗРК "Бук-М1-2"- КП 9С470М1-2 с его доработкой для стыковки с СУРН. При этом СОУ работают с КП 9С470М1-2 в штатном режиме ЗРК "Бук-M1-2" (по телекодовым каналам СТС), а СУРН по вновь созданным каналам телекодовой связи. Радиолокационное обеспечение модер-низированного ЗРК "Квадрат" может обеспечиваться штатной СОЦ 9С18М1 ЗРК "Бук-М1-2" или РЛС "старого парка" П-15(19), П-12(18), П-40, ПРВ-9, подключаемых к КП 9С470М1-2 через пункт обработки радиолокационной информации ПОРИ-П2М.
В результате модернизации в состав боевых средств модернизированного ЗРК "Квадрат" могут войти:
КП 9С470М1-2 ЗРК "Бук-М1-2" (с комплектом РЛС или СОЦ 9С18М1);
СОУ 9А310М1-2 и СУРН (до 6 шт.);
СПУ 2П25 (2П25М1, 2П25М2) для работы с СОУ - по одной; для работы с СУРН - до четырех;
ПЗУ 9А39М1;
ЗУР 9М317 ЗРК "Бук-М1-2" и ЗУР 3М9 (3М9М, 3М9М3) ЗРК "Куб".
Состав модернизированного ЗРК и этапы его создания определяются заказчиком. В нем нашли отражение лучшие качества ЗРК "Бук-М1-2", обеспечена эксплуатация элементов ЗРК "Куб" до полной выработки их ресурсов, обеспечен наиболее экономически целесообразный путь перехода от одного ЗРК к другому и имеются перспективы к дальнейшей модернизации.
Модернизация обеспечивает:
Повышение огневой производительности ЗРК в два раза;
Значительное расширение зоны поражения по высоте и по дальности;
Расширение типов поражаемых целей от вертолетов и самолетов тактической авиации до тактических баллистических, крылатых ракет, других летательных аппаратов и надводных целей;
Повышение помехозащищенности и надежности ЗРК, возможность распознавания класса сопровождаемых СУРН целей (самолет; вертолет, баллистическая ракета).
Основные характеристики:
«Куб» |
«Куб-М1» |
«Куб-М3» |
|
Зона поражения, км: |
|||
|
|||
|
|||
Вероятность поражения истребителя |
|||
Максимальная скорость поражаемых целей, м/с |
|||
Время реакции, с |
|||
Скорость полета ЗУР, м/с |
|||
Масса ракеты, кг |
|||
Масса боевой части, кг |
|||
Канальность по цели |
|||
Канальность по ЗУР |
|||
Время развертывания (свертывания), мин. |
|||
ЗУР на боевой машине, шт. |
Первый советский зенитный ракетный комплекс С-25 принят на вооружение в 1955 году, а в 1958 году - комплекс С-75. Первый был стационарным, второй - полустационарным, и проектировались они только для ПВО страны. Для сухопутных же войск требовались мобильные (передвижные) установки. Правда, некоторое количество «75-х», конечно, не от хорошей жизни, использовалось и для их нужд.
В 1957 году Научно-технический комитет Главного артиллерийского управления (НТК ГАУ) выдал задание своему НИИ-3 на подготовку тактико-технических требований (ТТТ) по созданию армейских зенитных комплексов. НИИ представил ТТТ на две зенитных системы: «Круг» (для ПВО армий и фронтов) и «Куб» (для ПВО дивизий и армий).
Работу над «Кубом» начали по Постановлению СМ № 817-839 от 18 июля 1958 года. В состав комплекса должны были входить две боевые машины: самоходная установка разведки и наведения 1С91 и самоходная пусковая установка 2П25; а также зенитные ракеты ЗМ9.
Головным разработчиком комплекса назначили ОКБ-15 ГКАТ (впоследствии переименованное в НИИ приборостроения и переданное в Минрадиопром). Оно занималось установкой 1С91 и полуактивной головкой наведения к ракете. Артиллерийской частью пусковой установки (ПУ) ведало СКВ-203 ГКАТ, переименованное затем в ГосКБ компрессорного машиностроения Минавиапрома. Ракету проектировало КБ-82 завода № 134 ГКАТ (Тушинского машиностроительного завода), преобразованное позже в КБ «Вымпел» Минавиапрома. Гусеничные шасси для обеих машин создавали в ОКБ-40 Мытищинского машиностроительного завода. Гидравлический следящий привод для обеих установок проектировался в филиале ЦНИИ-173 (г. Ковров), а боевая часть разрабатывалась в НИИ-24 (позже реорганизованном в НИМИ).
Для установок 1С91 и 2П25 в ОКБ-40 создали гусеничные шасси ГМ-568 и ГМ-578 соответственно, близкие по конструкции к тем, на которых монтировались зенитные самоходные установки «Шилка». Обе машины оснащались четырехтактными быстроходными дизелями В-6М мощностью 280 л.с., обеспечиваашими скорость движения по шоссе до 50 км/ч и среднюю по грунту - 25 км/ч. Запас хода по топливу на шоссе составлял 300 км (с учетом двухчасовой работы вспомогательного двигателя). Машины могли преодолевать подъем до 30°, брод глубиной до 1 м и ров шириной 1,5 м.
На ГМ-578 размещалась артиллерийская часть 9П12 - строенная ракетная установка. Ее лафет состоял из трех направляющих балок, закрепленных на одной поперечной. К каждой ракете подводились два кабеля с разъемами, которые при старте разъединялись специальными штангами. Масса всей машины составляла 19,5 т. Она обслуживалась боевым расчетом из трех человек.
Питание бортовой сети установки осуществлялось от генератора С-40, для привода которого использовался специальный газотурбинный двигатель ГТД-5М номинальной мощностью 40 л.с. В случае выхода из строя ГТД-5М генератор задействовался от основного В-6М. Оба двигателя работали на одинаковом топливе.
Первые опытные шасси ГМ-568 Мытищинский завод построил уже к концу 1959 года. Не менее успешно шли работы и над ГМ-578. Но вскоре еще не родившийся «Куб» попал в «зону боевых действий» поклонников гусеничных и колесных шасси. Последние предлагали перевести обе машины «Куба» на плавающее четырех-или пятиосное шасси ММЗ-560, разработанное и изготовленное в нескольких опытных экземплярах тем же заводом. Длительный спор закончился победой первых, и «Куб» оставили на гусеничном ходу.
Первоначально предполагалось оснащать ракеты комплекса твердотопливным (ТРД) стартовым двигателем и воздушно-реактивным (ВРД) маршевым. Однако при маневрировании ракеты для выхода на цель возникали большие углы атаки, на которых ВРД попадал в неустойчивый режим работы («помпаж»), что грозило его разрушением, потерей ракеты и, как следствие, возможным ее падением на головы своих же солдат. В результате решили перейти на маршевый ТРД. Его разработкой занялось НИИ-862, а стартовым двигателем - НИИ-6.
Ракету ЗМ9 можно условно считать двухступенчатой. Дело в том, что стартовый двигатель, представляющий собой одиночную шашку массой 174 кг, помещался в сопле маршевого. После окончания работы «стартовика» сопло очищалось и включался прямоточный твердотопливный маршевый двигатель. Однако прямоточным его можно назвать также только условно, по-скольку поток забортного воздуха не столько создавал тягу, сколько использовался для равномерного и полного сгорания твердого топлива.
Ракету создали по аэродинамической схеме «поворотное крыло», при которой для обеспечения хорошей маневренности управление полетом осуществлялось как рулями, расположенными на стабилизаторах, так и за счет отклонения крыльев. Ракета имела полуактивную радиолокационную головку самонаведения с несколькими степенями защиты от помех, захватывавшую цель еще на пусковой установке и не теряющую ее в полете.
Осколочно-фугасная боевая часть ракеты ЗН12 (масса 57 кг) при взрыве давала а среднем 3150 осколкоа массой 7,4-7,9 г каждый. Она оснащалась радиовзрывателем непрерывного излучения ЗЭ27, который срабатывал на расстоянии 15-18 м при прохождении мимо цели типа самолет Ил-28 и 7-9 м -типа МиГ-17. Ракета рассчитывалась на поражение маневрирующих целей с перегрузкой до 8д, но при этом существенно снижалась вероятность поражения.
В состав самоходной установки разведки и наведения 1С91 входили две радиолокационные станции (РЛС обнаружения воздушных целей и целеуказания 1С11 и РЛС сопровождения, подсвета цели и ракеты 1С31), а также аппаратура опознавания, навигации и топоприаязки.
Когерентно-импульсная радиолокационная станция кругового обзора 1С11 работала в сантиметровом диапазоне. Она обнаруживала цель на расстоянии от 3 до 70 км на высоте полета от 30 до 7000 м и выдавала целеуказания станции сопровождения.
Станция 1С31 состояла из двух основных частей - канала сопровождения цели и канала подсаета цели непрерывным излучением. Она могла захватывать или сопровождать самолет типа F-4C на дальности до 50 км, что обеспечивало поражение цели на расстоянии не менее 20 км. Защита станции от пассивных помех и отражений от земли осуществлялась системой селекции движущихся целей с программным изменением частоты повторения импульсов. Предусмотрена была и ее защита от активных помех. Масса установки 1С91 составляла 20,3 т. Обслуживал ее боевой расчет из четырех человек.
Испытания ЗРК «Куб» проводились на Донгузском полигоне с января 1965 по июнь 1966 года. А в 1967 году комплекс был принят на вооружение ПВО сухопутных войск.
Организационно пять батарей «Куба» аходили в состав зенитного ракетного полка танковой или мотострелковой дивизии, у которого еще имелись командный пункт, батареи управления и техническая батарея. Так как пусковые установки 2П25 индивидуально действовать не могли, то они использовались батареями (одна 1С91, четыре 2П25 и две транспортно-за-ряжающих машины на шасси грузового автомобиля) или полками. При действии в составе полка команды и данные целеуказания поступали от командного пункта комплекса боевого управления К-1 «Краб» с приданной ему РЛС обнаружения.
ЗРК подвергался неоднократным модернизациям. Первая из них началась в 1967 году. В ходе ее снизили нижнюю границу зоны поражения с 60-100 м до 30-50 м, а верхнюю подняли до 7-8 км, а при использовании совместно с «Крабом» - до 12 км; ближняя граница зоны поражения была уменьшена до 3-4 км, а дальняя увеличена до 23 км; повысили защищенность головки самонаведения ЗУР от уводящих помех. Одновременно для защиты от противорадиоло-кационных ракет типа «Шрайк» в 1С91 предусмотрели прерывистые режимы работ РЛС. В 1972 году модернизированный комплекс прошел испытания на Эмбенском полигоне и а январе 1973 года был принят на вооружение под индексом «Куб-М1» (2К12М1).
В 1974 - 1976 годах провели вторую модернизацию. Благодаря ей увеличили зоны поражения: по высоте от 20- 25 м до 14 км, а по дальности от 4 до 25 км; реализовали стрельбу вдогон по целям, летящим со скоростью до 300 м/с и по неподвижным целям на высотах более 1000 м. Средняя скорость полета ЗУР увеличилась с 600 до 700 м/с. Была улучшена помехозащищенность головки самонаведения ЗУР и на 10-15 процентов - вероятность поражения маневрирующих целей. Испытания нового варианта комплекса проходили в начале 1976 года на том же полигоне, а в конце года установку приняли на вооружение под индексом «Куб-МЗ» (2К12МЗ).
С 1978 года в части ПВО начала поступать следующая модификация - «Куб-М4» (2К12М4), которая входе разработки именоаалась «Бук-1». Она могла уже вести огонь новыми ракетами 9М38 от комплекса «Бук». Но это уже другая история.
Комплекс «Куб» широко экспортировался и состоял на вооружении армий 25 стран (в том числе Алжира, Анголы, Кубы, Индии, Кувейта, Ливии, Вьетнама и др.). В годы застоя кто-то умудрился придумать «псевдонимы» образцам советского вооружения как идущим на экспорт, так и не подлежащим продаже. Любопытно, что даже при Сталине никому не приходило в голову засекречивать названия танков Т-34 или ИС-3, самолетов МиГ-15 и т.д., которые навсегда вошли в историю техники. И вот благодаря чьей-то «хитрости» на западе «Куб» стал известен как «Квадрат».
Первое боевое крещение «Квадрат» принял в ходе октябрьской войны 1973 года на Ближнем Востоке. Так, на сирийском фронте с 6 по 24 октября 1972 года ракетами ЗМ9 было сбито 64 израильских самолета. В боях над Ливаном в марте - мае 1974 года для уничтожения шести самолетов потребовалось восемь ракет.
Однако в 1973 году израильтяне захватили несколько машин «Куб» у Египта и отправили их в США для изучения. Поэтому в последующие годы войны в Ливане эффективность «Куба» резко снизилась: израильские самолеты-постановщики помех нарушали работу РЛС комплекса, а штурмовики безнаказанно уничтожали «ослепленные» пусковые установки.
Самоходная пусковая установка 2П25 ЗРК «Куб»:
1 - баллон со сжатым воздухом; 2 - кронштейны крепления «по-походному»; 3 - балка направляющая; 4 - ограждение; 5 - основание поворотное; 6 - антенна радиостанции; 7-ракета ЗМ9; 8 - лопата; 9 - лом; 10 - фары; 11-люк оператора; 12 - люк водителя; 13 - трос буксировочный.
|
Зона поражения, км: по дальности по высоте (с «Крабом») |
||||
|
Скорость целей, м/с |
||||
|
Вероятность поражения цели |
||||
|
Время реакции, с | ||||
